Описание
ВП100ББК-К предназначено для выпрессовки центрального пальца балансирной балки бульдозера Caterpillar D9R при демонтаже балансирной балки в ходе выполнения ремонтных работ ходовой части. Выпрессовщик, модель ВП100ББК-К, поставляется в комплекте с ручным насосом и соединительно-распределительными компонентами гидросистемы; модель ВП100ББК,-без ручного насоса и компонентов гидросистемы.

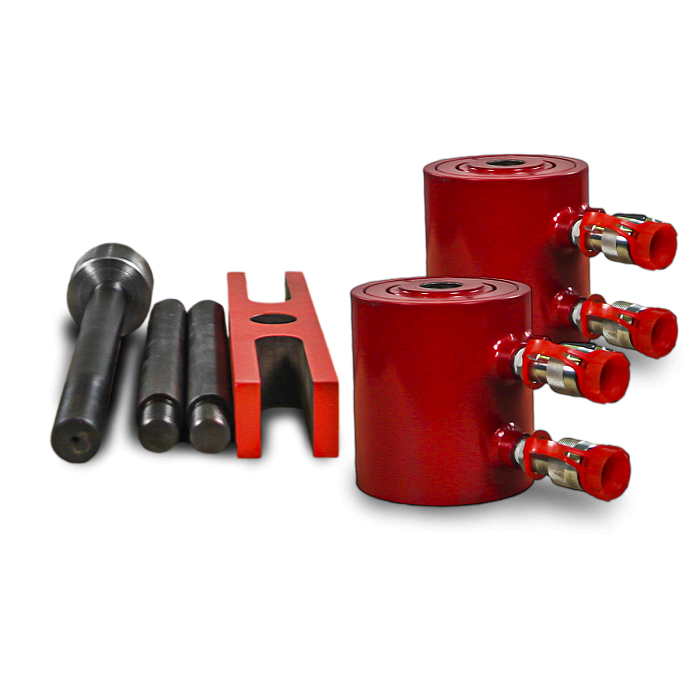

Состав выпрессовщика гидравлического ВП100ББК:
- домкрат с полым штоком ДП50Г50, Ø отверстия в штоке 33 мм (2 шт),
- реакционная балка,
- шпилька тяговая,
- гайка,
- шпильки опорные (2 шт).
Состав комплекта ВП100ББК-К:
- выпрессовщик ВП100ББК,
- ручной насос НРГ-7020Р, РВДИ1000К, длина 1 м (2 шт), РВДИ3000К, длина 3 м (4 шт),
- кран регулировочный 2-х-ходовой КР-2 (1 шт),
- распределитель линейный РПЛ1-4 (1шт),
- полумуфта БРСД004 (2 шт).
Принцип работы выпрессовщика:
В соответствии с указаниями инструкции компании Caterpillar Inc по ремонту ходовой части бульдозеров D9R освободить балансирную балку от рам опорных катков и обеспечить ее предохранение от падения.
Установить выпрессовщик в рабочее положение:
- открутить болты и снять планку с седла балансирной балки для доступа к центральному пальцу;
- закрутить шпильку тяговую в отверстие центрального пальца (резьба 1 1/4 -12UNF-2A);
- закрутить шпильки опорные в смежные с центральным пальцем отверстия в седле (резьба 1-14UNS-2A);
- установить домкраты ДП50Г50 на шпильки опорные;
- установить реакционную опору на шпильку тяговую и шпильки опорные, закрутить гайку на шпильку тяговую со стороны реакционной опоры до полного прижатия домкратов к седлу;
- подать давление в поршневые полости домкратов, наблюдать полное выдвижение штоков на 50 мм и выпрессовку пальца, снять выпрессовщик.
- Удалить палец, удалить балансирную балку следуя инструкции компании Caterpillar Inc
Технические характеристики выпрессовщика
Артикул
|
Номин. давление, МПа
|
Номин. усилие, тс
|
Ход поршня, мм
|
Рабочий объем, л
|
Габариты в установленном состоянии, ДхШхВ, мм
|
Масса,кг
|
ВП100ББК
|
70
|
100
|
50
|
0,76
|
342х320х215
|
43,6
|
