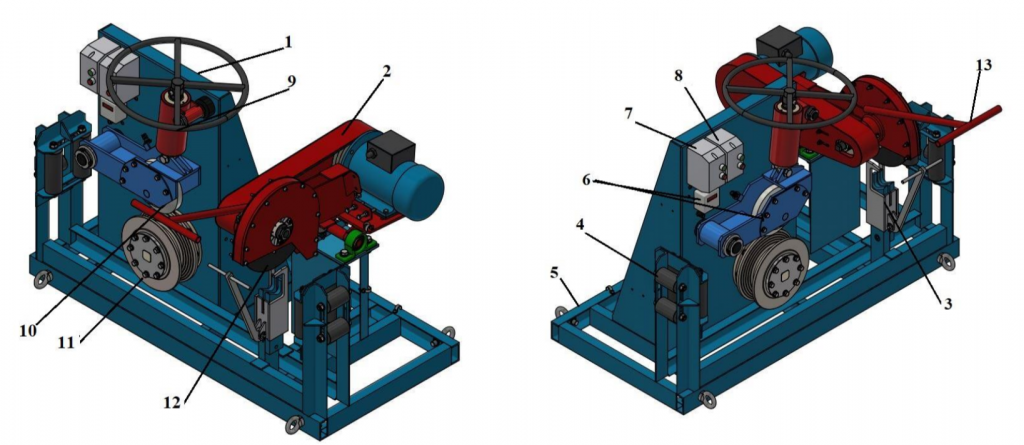

Основными составными частями установки, модель УРКС-65, являются:
Подача каната (1);
Механизм отрезки каната (2);
Механизм фиксации каната (3);
Блок приёмных роликов (4);
Рама (5);
Измеритель длины (6)
Блок управления подачи каната (7).
Блок управления механизма отрезки каната (8)
Винтовым механизмом (9)
Ролик прижимной (10)
Ролика приводного (11)
Стальным диском (12)
Рукоятка механизма отрезки (13)
При надавлении на разрезаемый канат гладким диском, вращающимся с большой скоростью, около 6000 об/мин, возникает и выделяется достаточное для плавления и реза металла каната количество тепла, расплавленный металл выбрасывается диском из пропила. При этом диск, контактирующий с поверхностью разрезаемого материала поочередно всеми точками кромки, нагревается незначительно.
Преимуществом пил трения является то, что они производят рез при большой окружной скорости, поэтому обладают большой производительностью; проволоки в прядях оплавлены и исключено раскручивание конца каната.
Перемещения каната обеспечивается вращением ролика приводного моторредуктором. Ролик прижимной обеспечивает плотное прилегание каната к ролику приводному. Усилие на ролик прижимной передаётся винтовым механизмом. Отрезка каната производится термофрикционным методом, вращающимся с большой скоростью стальным диском. Вращение диска осуществляется электромотором посредством ременной передачи. Подача при процессе отрезки осуществляется ручкой механизма отрезки. Перед процессом отрезки, канат должен быть надёжно закреплён с помощью механизма фиксации. Блок приёмных роликов обеспечивает необходимую пространственную ориентацию каната независимо от угла его входа в установку. Блок управления состоит из двух пускателей механизмов привода и отрезки каната и электронного счётчика длины. Отрезка каната производится термофрикционным методом, вращающимся с большой скоростью стальным диском или абразивным при переоборудовании отрезного устройства. Вращение диска осуществляется электромотором посредством ременной передачи. Осуществление резки при процессе отрезки осуществляется ручкой механизма отрезки. Перед процессом отрезки, канат должен быть надёжно закреплён с помощью механизма фиксации. Механизм фиксации позволяет закреплять канаты разных диаметров с помощью эксцентрика с ручкой.
