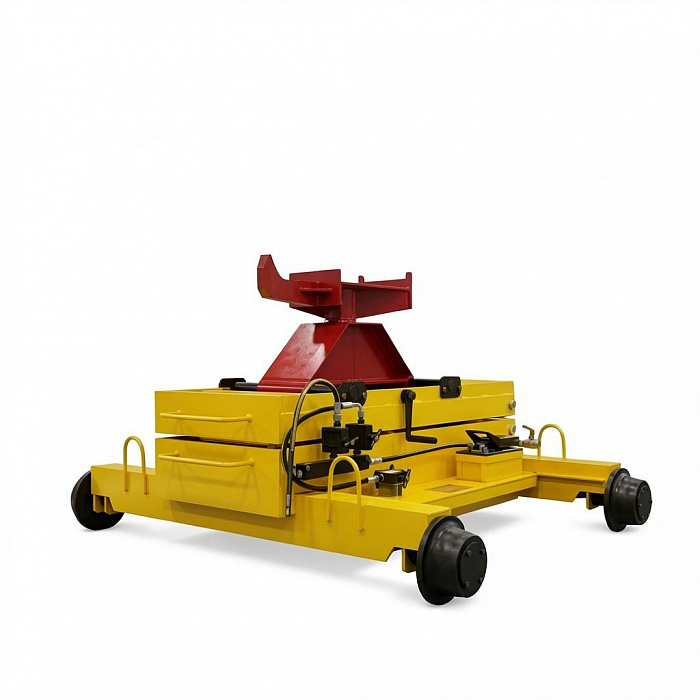

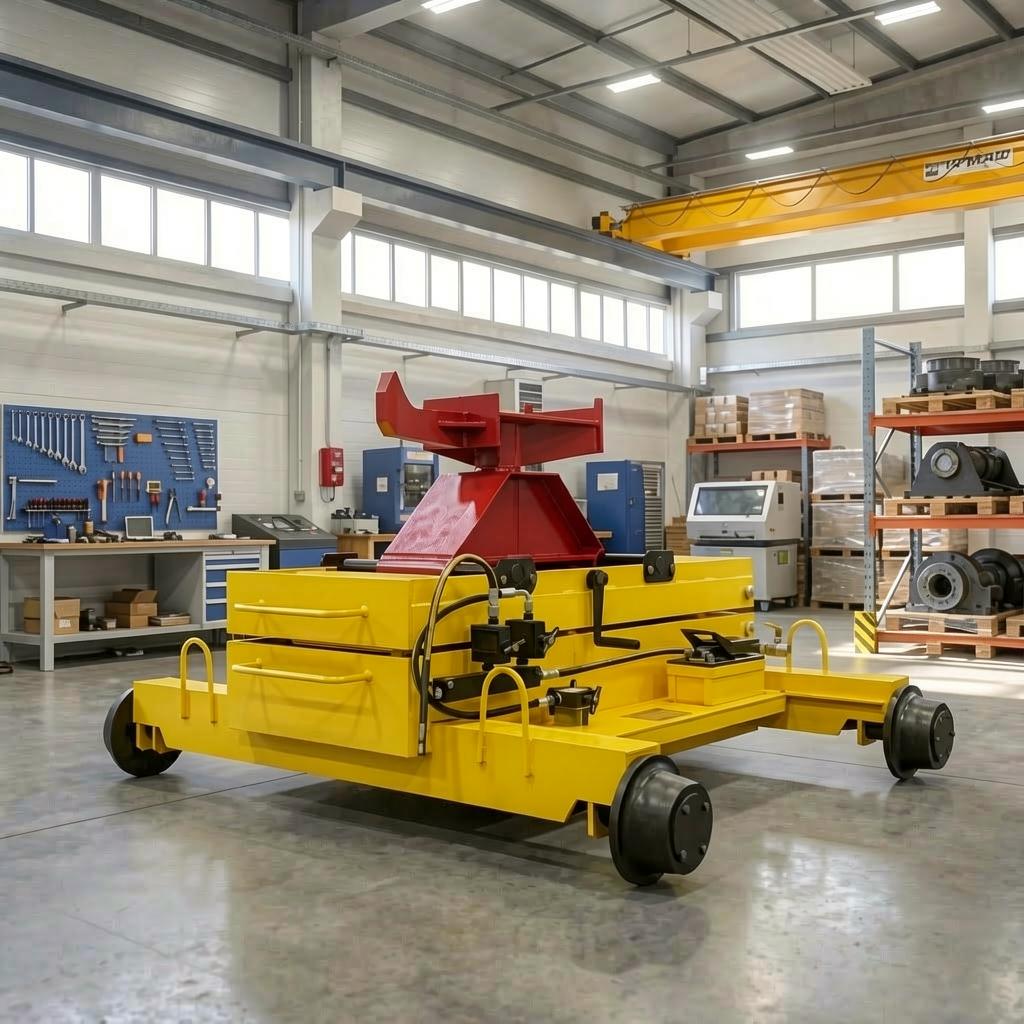

УСПА-1 Установка для смены поглощающего аппарата

Цена договорная Отправить заявку
+7(383)375-35-90

Установка УСПА-1 предназначена для демонтажа поглощающих аппаратов железнодорожных вагонов с целью проведения их технической экспертизы и ремонта. Установка позволяет выполнять демонтаж и монтаж как пружинно-фрикционных, так и эластомерных аппаратов (классы от Т0 до Т3) с максимальной энергоемкостью до 200 кДж.

Состав установки
  • подъемник универсальный;
  • приспособление для монтажа и демонтажа поглощающего аппарата ППА-3;
  • гидроцилиндр;
  • пневмогидроусилитель;
  • гидрораспределитель;
  • пневматический гайковерт.
Установка УСПА-1П комплектуется приспособлением для демонтажа поглощающего аппарата (ППА-3) и пневматическим гайковертом.
Привод ППА-3 осуществляется от пневмогидроусилителя установки при переключении золотника гидрораспределителя в соответствующую позицию. Гайковерт работает от пневматической сети депо при переключении на пневмогидроусилителе крана подачи сжатого воздуха.
Такое конструктивное решение исключает несанкционированное опускание поворотного стола, что повышает безопасность проведения работ.
Установка для смены поглощающего аппарата УСПА-1П отличается от многих аналогов модернизированным механизмом подъема.
Он стал работать по принципу пантографа. Использование такого технического решения позволило значительно уменьшить вес установки и снять воздействие поперечных сил на шток гидроцилиндра подъема. В результате ресурс его уплотнений увеличился более чем в 30 раз. Источником гидравлической энергии является пневмогидроусилитель, который питается от промышленной пневмосети и подает рабочую жидкость в гидроцилиндр.

Принцип работы

Установка УСПА-1 состоит из подъемника универсального, стола для монтажа поглощающего аппарата, устройства ППА-3, гидроцилиндра, пневмогидроусилителя и гидрораспределителя, работающих от пневмосети депо. УСПА-1 устанавливается на рельсы кран-балкой, для перемещения по ним на раме предусмотрена специальная ручка. Подъемник представляет собой тележку, которая перемещается по железнодорожному пути. Тележка с помощью гидроцилиндра поднимает и опускает монтажный стол для демонтажа поглощающего аппарата (ПА).
Монтажный стол предназначен для поддержки ПА во время его установки или снятия с рамы вагона. Он позволяет точно подвести ПА к гнезду в раме вагона установить его или снять. Подъемник с монтажным столом подводится по жд пути под установленным на ставлюгах вагоном к месту его установки.
Система снятия поглощающего аппарата, преимущества
Можно отметить два основных преимущества установки. Это большой ход штока (50 мм.) и толкающее усилие (50 тс) приспособления для снятия поглощающего аппарата ППА-3, что позволяет беспрепятственно снимать аппараты.
Возможность поперечного перемещения позволяет точно позиционировать поворотный стол под поглощающим аппаратом. Управление столом осуществляется посредством вращения рукоятки винтовой пары. Так же большим преимуществом является то, что подъем стола для поджатия поглощающего аппарата осуществляется не самим гидроцилиндром, а за счет воздействия гидроцилиндра на каркас ножничного типа, что исключает попадание продуктов сварки на шток гидроцилиндра, что в дальнейшем приводит к выходу из строя уплотнений и возникновению утечек. При использовании установки для снятия поглощающего аппарата УСПА-1 вся технологическая операция, включая откручивание 16-ти гаек поддерживающей плиты ПА, занимает 7-10 минут, что позволяет повысить производительность труда. Установка работает от пневмосети депо без использования электричества.

Модифицированная установка УСПА-1 отвечает всем эксплуатационным требованиям предъявляемые к железнодорожному оборудованию. Установка оснащена ручками для переноски, что значительно облегчает работу специалистов во время смены поглощающих аппаратов. Все кожуха и РВД защищены от сварки. К оборудованию прилагается комплект технической и эксплуатационной документации и сертификат соответствия.


Приспособление для снятия поглощающего аппарата  ППА-3
Развиваемое усилие, тс                  50,0
Номинальное рабочее давление, МПа                   70
Масса в рабочем состоянии, кг                 10,0
Габаритные размеры (ДхШхВ), мм       142 х 111 х 176


Модель

Номинальная грузоподъемность установки, max, кг

Давление в гидросистеме максимальное, МПа

Давление пневмосети, МПа

Высота подъема, мм

Номинальная грузоподъемность гидроцилиндра установки, тс

Ход поршня гидроцилиндра, мм

Рабочий объем рабочей жидкости в гидроцилиндре, см3

Вес, кг

Габариты (ДxШxВ), мм

  УСПА-1

565

70

0,5...0,8

830

11,3

230

300

520

1750x1670x875
