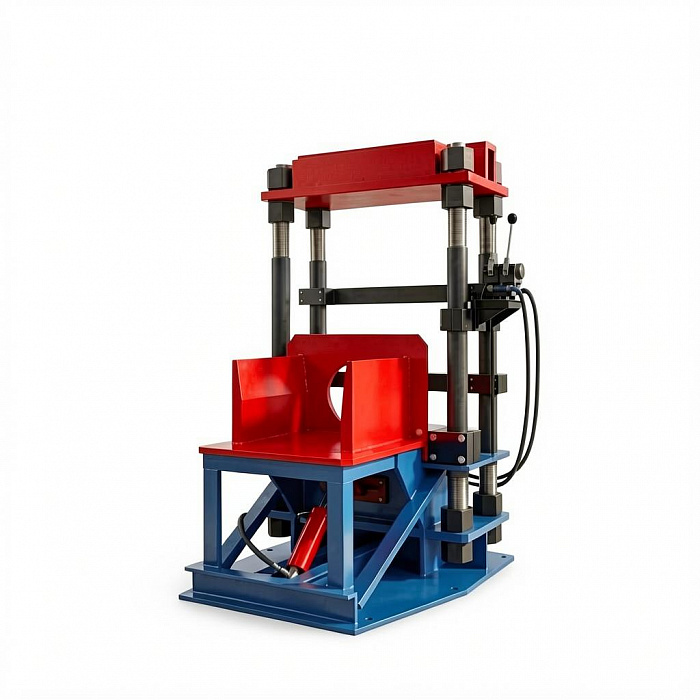

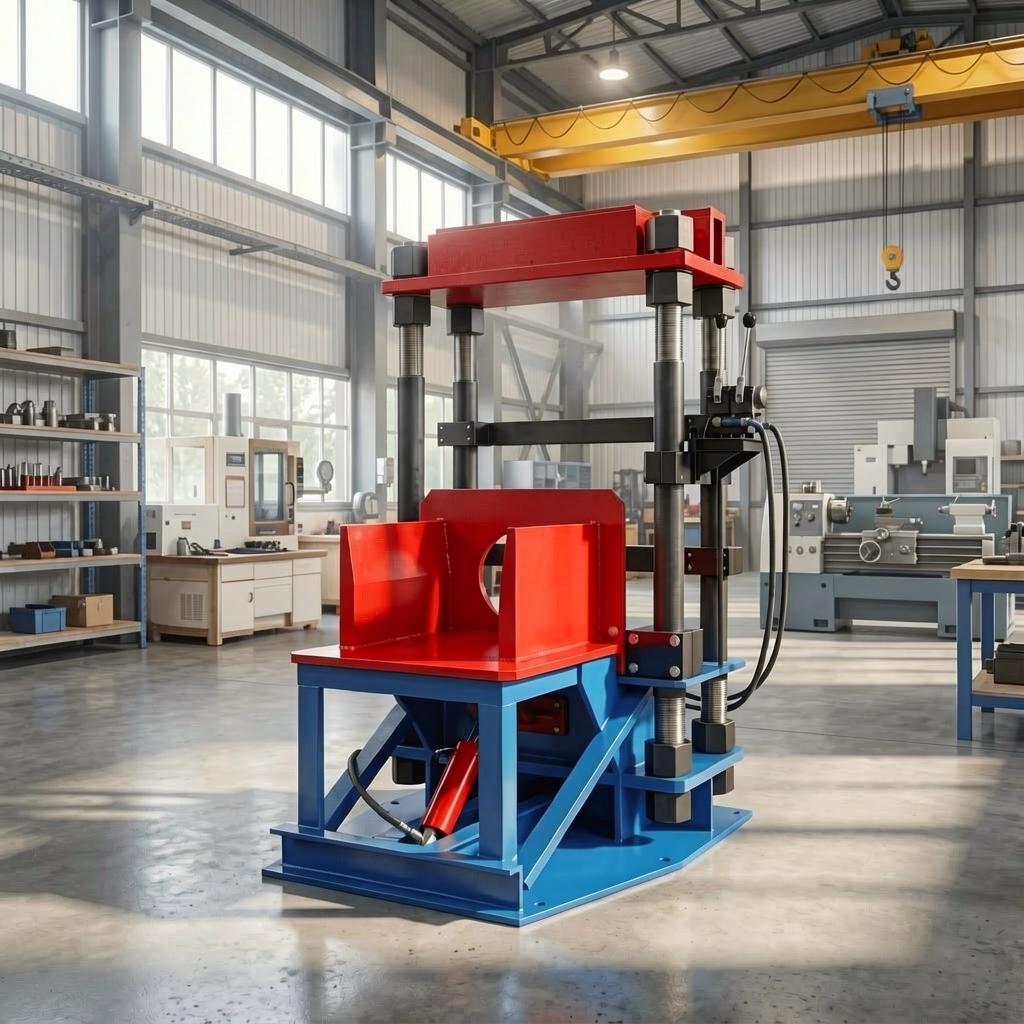

УРПФА-3 Установка для сборки и разборки поглощающего аппарата

+7(383)375-35-90

Описание

Описание

Установки серии УРПФА предназначены для сборки и разборки пружинно-фрикционных поглощающих аппаратов (Ш-1-ТМ, Ш-2-Т, Ш-2В-90, ПМК-110А, ПМКП-110А, РТ-120) грузовых вагонов для последующего осмотра и ремонта, а также монтажа/демонтажа упорных плит эластомерных поглощающих аппаратов АПЭ-120 и 73ZW.

Состав установки УРПФА-3

Основными частями установки являются:

рама с установленным на ней гидроцилиндром пресса
опора верхняя, связанная с рамой четырьмя стойками
закрепленный на опорных башмаках приемный стол
гидроцилиндр – кантователь приемного стола
две регулируемые по высоте опоры
две страховочные планки
блок управления установкой
насосная станция
присоединительные рукава высокого давления РВД.

Принцип работы
Предохранительный клапан отрегулирован на давление 32МПа

В исходном положении приемный стол располагают вне зоны действия пресса, и поглощающий аппарат укладывают на него горизонтально. После укладки поглощающего аппарата, приемный стол гидроцилиндром-кантователем поворачивают на 900, устанавливая поглощающий аппарат вертикально.
Гидроцилиндр пресса обеспечивает сжатие поглощающего аппарата для освобождения отворачиваемой гайки.

Технические характеристики

Параметры	Значения
Номинальное усилие гидроцилиндра пресса, кН (тс)	400 (40)
Ход штока гидроцилиндра кантователя, мм	184
Ход штока гидроцилиндра пресса, мм	150
Номинальное давление, МПа	32
Минимальное усилие гидроцилиндра кантователя, кН (тс)	40 (4)
Габариты, мм длина ширина высота	882 979 1340
Масса, кг	656
