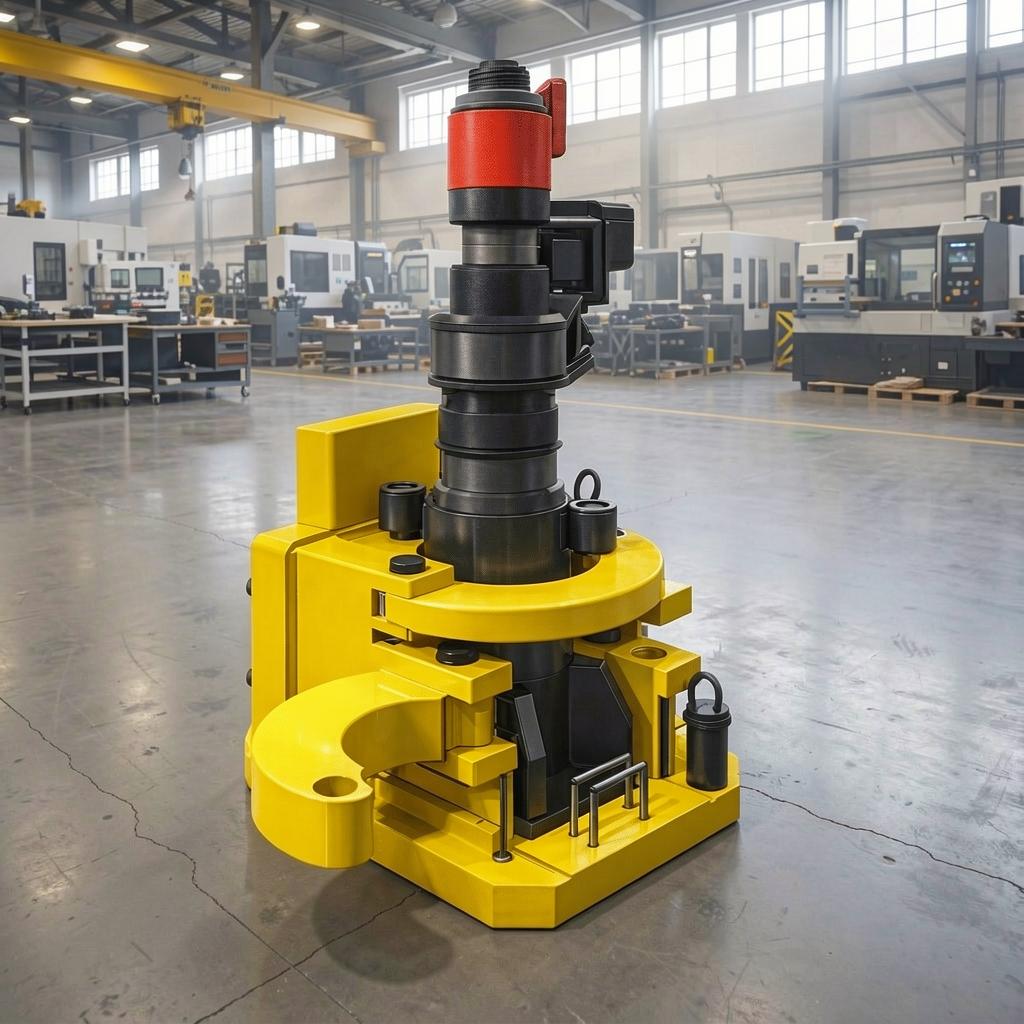

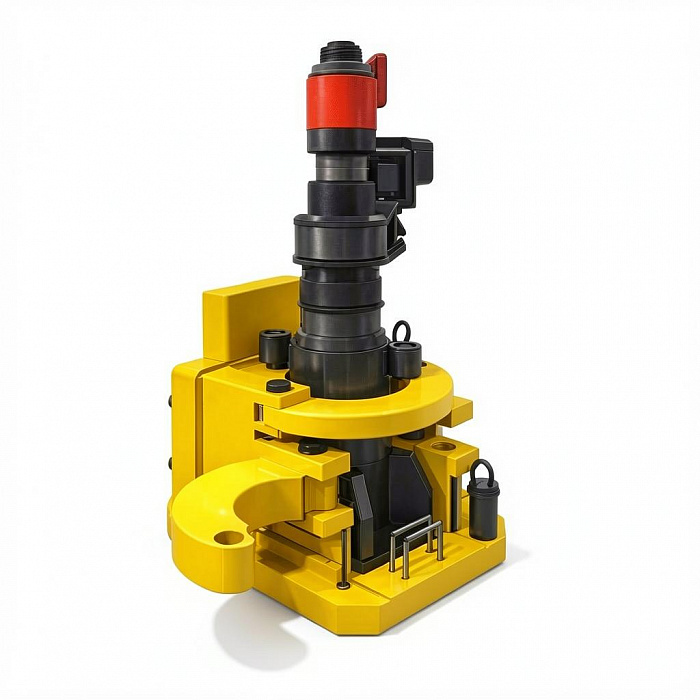

Установка УРПЭА-1 предназначена для сборки и разборки эластомерного поглощающего аппарата автосцепки железнодорожного вагона для последующего осмотра и ремонта.
Принцип работы УРПЭА-1
Поглощающий аппарат размещают на раме, охватывают хомутами, которые закрепляют съёмными пальцами.
Низ поглощающего аппарата фиксируют упорами.
Подают давление в гидроцилиндр для исключения проворачивания поглощающего аппарата при отворачивании гайки; производят демонтаж съёмных частей, ремонт и окончательную сборку, после чего давление снимают.
Установка УРПЭА-1Г дополнительно к комплектации включает гидравлический гайковерт ГГ1100 с макс. крутящим моментом 10780 Нм, насосную станцию и комплект РВД для гайковерта.
Установка УРПЭА-1ПМ дополнительно к комплектации включает пневмомультипликатор с макс. крутящим моментом 11500 Нм и пружинный балансир.
|
Модель |
Наименование |
Номинальное усилие, кН тс |
Ход штока гидроцилиндра, мм |
Номинальное давление, МПа |
Рабочая жидкость |
Диапазон температур окружающей среды, ?С |
Вес, кг |
Габариты (ДxШxВ), мм |
|
УРПЭА-1 |
Установка c ручным насосом НРГ-7010, манометр с адаптером и РВД-1м |
1428 (140) |
25 |
70 |
ВМГ ТУ38 101479-86, МГЕ-10А ОСТ3801281-82 |
от - 30 до + 40 |
340 |
548x441x630 |
|
УРПЭА-1Б |
Установка без ручного насоса и манометра |
1428 (140) |
25 |
70 |
ВМГ ТУ38 101479-86, МГЕ-10А ОСТ3801281-82 |
от - 30 до + 40 |
340 |
548x441x630 |
|
УРПЭА-1Г |
Установка c ручным насосом НРГ-7010, манометром с адаптером, РВД, ручным насосом, манометром, РВД, гайковертом TEV-110S и нас.станцией для гайковерта НЭА-2,0Г10Т1-РС |
1428 (140) |
25 |
70 |
ВМГ ТУ38 101479-86, МГЕ-10А ОСТ3801281-82 |
от - 30 до + 40 |
340 |
548x441x630 |
|
УРПЭА-1ПМ |
Установка c ручным насосом НРГ-7010, манометром с адаптером, РВД, ручным насосом, манометром, РВД, пневмомультипликатором T100-SP1 |
1428 (140) |
25 |
70 |
ВМГ ТУ38 101479-86, МГЕ-10А ОСТ3801281-82 |
от - 30 до + 40 |
340 |
548x441x630 |
