Стенд для сборки и разборки гидроцилиндров ССГ-6/250/52-С

Цена договорная Отправить заявку
+7(383)375-35-90

На стенде выполняются следующие операции

  • закрепление цилиндра на опорах (гильза, шток);
  • разделение штока и гильзы (при разборке РГЦ) с помощью дискретно движущейся опоры с гидроприводом и отведение гильзы по стенду до зазора в 1500мм для установки гайковерта;
  • срыв и откручивание гайки крепления поршня на штоке гидроцилиндра гайковертом;
  • установка гайки крепления поршня с требуемым крутящим моментом затяжки;
  • установка штока в гильзу при сборке РГЦ после ремонта при помощи опоры с гидроприводом;
  • Возможно выполнение испытаний собранного гидроцилиндра на холостом ходу при оснащении стенда спец. насосной станцией.
 Стенд имеет секционную конструкцию, что облегчает транспортировку и монтаж!

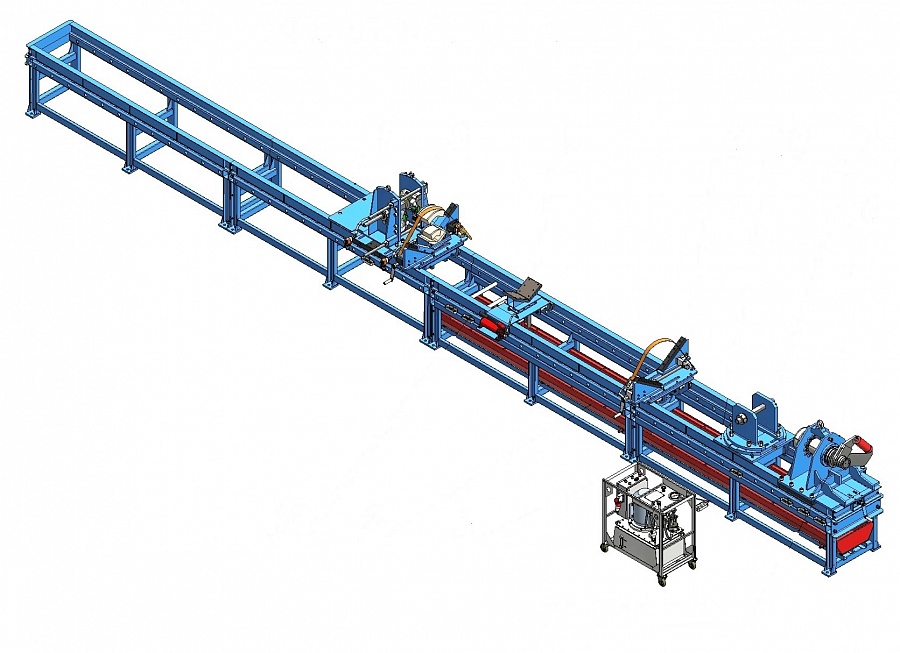

Стенд состоит из:
рамы (1);
двух поддонов сбора пролитых остатков ГЖ из РГЦ (2);
насосной станции привода исполнительных механизмов опоры РГЦ (3);
гайковерта с гидроприводом (4);
самоходной опоры для разборки-сборки РГЦ со сменным инструментом удержания буксы или гайки поршня РГЦ при откручивании, с ГЦРС (6);
устройства захвата проушины гильзы или штока РГЦ (7);
роликовой регулируемой опоры гильзы РГЦ (8);
роликовой регулируемой опоры штока РГЦ (9);
платформы для установки устройства захвата проушины гильзы или штока РГЦ (10);
фиксирующих пальцев (11)
стенд сбор.jpg

Гайковерт предназначен для срыва и откручивания гайки поршня РГЦ при разборке, для закручивания с требуемым моментом затяжки при сборке.


Технические характеристики стендов ССГ-6/250/52-С

Параметры

Значения

ССГ-6/250/52-С


Наружный диаметр гильзы, мм

150…400

Диапазон наружных диаметров гильзы ГЦ с откручиваемой буксой, мм

100-450

Минимальная габаритная длина (шток втянут), мм

1750

Максимальная габаритная длина (шток выдвинут), мм

10000

Максимальная масса, кгс

6500

Рекомендуемая насосная станция

В комплекте НЭЭ30-5П40Т1

Гидроцилиндр разборки-сборки ремонтируемых гидроцилиндров

Номинальное толкающее усилие, тс

13,5


Номинальное тянущее усилие, тс


8,6


Ход штока, мм


550


Рабочий объем гидрожидкости, см3


2430


Гидроцилиндры гайковерта (далее ГЦГ),

1


Номинальное толкающее усилие (одного ГЦГ), тс


6,3


Номинальное тянущее усилие (одного ГЦГ), тс


4,3


Ход штока, мм


155


Рабочий объем гидрожидкости (одного ГЦГ), см3


415


Секции усиленные, длина, м,-кол-во, шт/секции облегченные, длина, м,-кол-во, шт


3х2/3х2


Максимальный вращающий момент, развиваемый гайковертом, Нм


60 000


Габаритные размеры стенда, мм, ДхШхВ


12150х750х2300

Масса, кг

5000

Если у вас возникли вопросы, вы можете обратиться к нашим менеджерам
