Описание

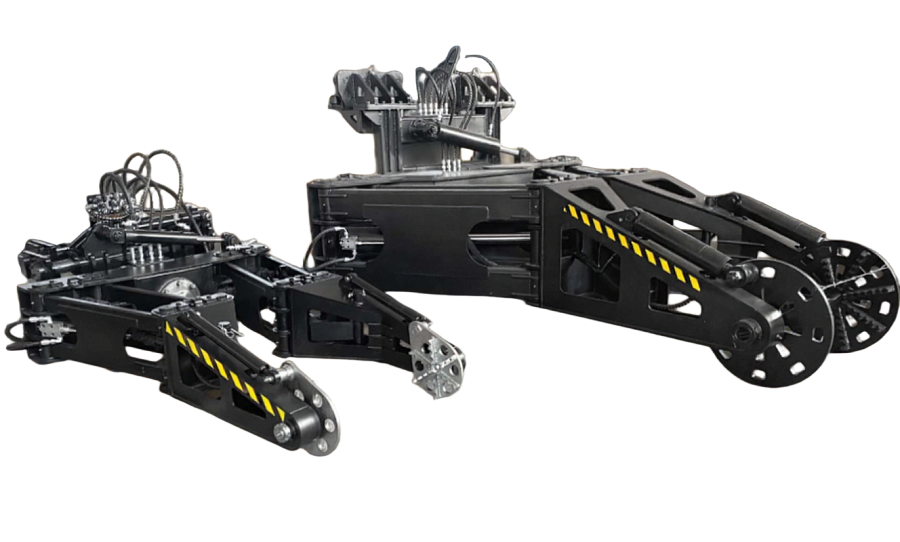

Шинный манипулятор (колесосъемник) серии КГ это оборудование, установленное на колёсный погрузчик для наиболее безопасного и эффективного выполнения работ по снятию, установке, погрузке, перемещению крупногабаритных колёс размером от 18.00-25 до 59/80-63 с карьерной техники.
Особенности
Оборудование отвечает всем требованиям безопасности, необходимым для выполнения работ по ремонту и восстановлению колес в условиях ремонтного цеха и на открытых участках
Манипулятор производит пять основных действия для обеспечения точного и безопасного съема колеса:
- захват;
- вращение колеса;
- подъем и боковое смещение;
- наклон стрелы вперед-назад;
- вращение манипулятора влево-вправо
Данное оборудование может быть установлено с погрузчиками любых мировых производителей
НАВЕСНОЙ КОЛЕСОСЪЕМНИК KG НА БАЗЕ ВИЛОЧНОГО ПОГРУЗЧИКА. Удобен для эксплуатации в условиях ремонтного цеха/бокса, на прицеховой площадке с ровной поверхностью. За счёт небольших габаритных размеров вилочного погрузчика шинный манипулятор обладает повышенной манёвренностью. Отсутствует возможность отжать шину, чтобы оторвать борт от обода.
НАВЕСНОЙ КОЛЕСОСЪЕМНИК KG НА БАЗЕ ФРОНТАЛЬНОГО ПОГРУЗЧИКА. Удобен для эксплуатации в условиях открытого карьера, на прицеховой площадке с неровной поверхностью (грунт, порода, камни). За счёт мощности фронтального погрузчика шинный манипулятор обладает повышенной проходимостью. Есть возможность отжать шину, чтобы оторвать борт от обода.
НАВЕСНОЙ КОЛЕСОСЪЕМНИК НА БАЗЕ ТЕЛЕСКОПИЧЕСКОГО ПОГРУЗЧИКА. Повышенная проходимость шасси, относительно небольшие габаритные размеры дают возможность эксплуатации, как в условиях открытого карьера, так и в условиях ремонтного цеха. Отсутствует возможность отжать шину, чтобы оторвать её от обода. Ограниченный обзор при позиционировании колеса на технику.
Совместимость навесного колесосъемника KG с погрузочной техникой
Шинный манипулятор (колесосъёмник) за счёт универсальности конструкции возможно установить на погрузчики различных моделей, подходящие по техническим параметрам.
|
Модель
|
Совместимая погрузочная техника
|
|
КГ-3800-35
|
Вилочный погрузчик г/п 5 т (Hyundai, Doosan, Komatsu, Амкодор),
Телескопический погрузчик г/п 5 т (Dieci, Magni, Manitou),
Фронтальный погрузчик экспл. массой от 11 т (Dressta, Doosan, Caterpillar, Komatsu, Hyundai и др.)
|
|
КГ-3800-51
|
Вилочный погрузчик г/п 12-14 т (Hyundai, Doosan, Komatsu),
Телескопический погрузчик г/п 10 т (Dieci, Magni, Manitou),
Фронтальный погрузчик экспл. массой от 20 т (Dressta, Doosan, Caterpillar, Komatsu, Hyundai и др.)
|
|
КГ-3800-57
|
Вилочный погрузчик г/п 16 т (Hyundai, Doosan, Komatsu),
Телескопический погрузчик г/п 16 т (Dieci, Magni, Manitou),
Фронтальный погрузчик экспл. массой от 28 т (Dressta, Doosan, Caterpillar, Komatsu, Hyundai и др.)
|
|
КГ-3800-63
|
Вилочный погрузчик г/п 25 т (Hyundai, Doosan, Komatsu),
Телескопический погрузчик г/п 21 т (Dieci, Magni, Manitou),
Фронтальный погрузчик экспл. массой от 30 т (Doosan, Caterpillar, Komatsu и др.)
|
|
Модель
|
КГ-3800-35
|
КГ-3800-51
|
КГ-3800-57
|
КГ-3800-63
|
|
Грузоподъемность, кг
|
2250
|
5250
|
8250
|
12000
|
|
Минимальное раскрытие а,мм
|
700
|
860
|
800
|
700
|
|
Максимальное раскрытие a,мм
|
2400
|
3300
|
3800
|
4200
|
|
Боковое смещение d, мм
|
+/- 130
|
+/- 150
|
+/- 150
|
+/- 200
|
|
Наклон манипулятора с, градусов
|
+/- 20
|
+/- 20
|
+/- 20
|
+/- 20
|
|
Вращение колеса b, мм
|
95
|
95
|
95
|
95
|
|
Масса (без переходной плиты), кг
|
750
|
2100
|
2800
|
4100
|
|
Диапазон обслуживаемых шин
|
КГ03800-35
|
KГ-3800-51
|
KГ-3800-57
|
KГ-3800-63
|
|
Короткая база (самосвалы), дюйм
|
18.00-25 – 24.00-35
|
18.00-25 – 36.00-51
|
18.00-25 – 50/90-57
|
18.00-25 – 59/80-63
|
|
Широкая база (погрузчики), дюйм
|
23.5-25 – 37.25-35
|
23.5-25 – 37.5-51
|
23.5-25 – 50/80-57
|
23.5-25 – 70/70-57
|
