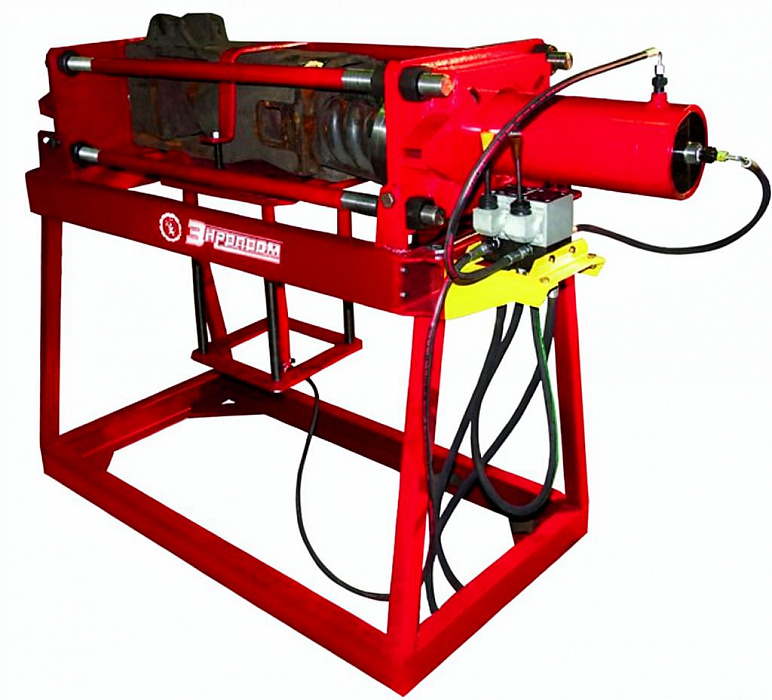

Установка УРПФА-Ш6-ТО-4 предназначено для сборки-разборки пружинно-фрикционными поглощающих аппаратов грузовых вагонов типа Ш6-ТО-4.
Гидроцилиндр выпрессовщика обеспечивает сжатие поглощающего аппарата для освобождения отворачиваемой гайки.
Гидроуправление цилиндрами производится с помощью двух ручных гидрораспределителей, установленных на гидропанели блока. Один из гидрораспределителей обеспечивает подачу гидравлической жидкости к выпрессовщику, другой – к гидроцилиндру стола.
Для проведения разборки поглощающего аппарата необходимо поднять вверх приемный стол тележки, тем самым вывести из зоны действия выпрессовщика. Поглощающий аппарат положить на приемный стол тележки, закрепить хомутом. Опустить приемный стол, ввести в зону выпрессовщика. Подать давление в гидроцилиндр выпрессовщика и сжать поглощающий аппарат до освобождения гайки от сжимающей пружины. Гидроцилиндр выпрессовщика обеспечивает сжатие поглощающего аппарата. Произвести откручивание гайки. Произвести разборку поглощающего аппарата.
Для проведения сборки поглощающего аппарата необходимо поднять вверх приемный стол тележки вместе с корпусом поглощающего аппарата. В верхней точке стол повернуть на 180° и отпустить в область действия выпрессовщика. Собрать поглощающий аппарат и сжать выпрессовщиком. Вставить сухари в аппарат. Поднять приемный стол вверх, снять хомут и убрать поглощающий аппарат.
|
Модель |
Ном. давление, МПа |
Раб. жидкость |
Усилие гидроцилиндра, тс |
Ход штока гидроцилиндра, мм |
Температура окружающей среды, °С |
Вес, кг |
Габариты (ДxШxВ), мм |
|
УРПФА-Ш6-ТО-4 |
32 |
Масла всесезонные гидравлические: ВМГЗ ТУ 38.101479; МГЕ-10А ОСТ 38 01281 |
40,1 |
до 330 (цилиндр силовой); 350 (цилиндр стола) |
от -30 до +40 |
623.4 |
0x0x0 |
|
УРПФА-Ш6-ТО-4Б без насосной станции |
32 |
Масла всесезонные гидравлические: ВМГЗ ТУ 38.101479; МГЕ-10А ОСТ 38 01281 |
40,1 |
до 330 (цилиндр силовой); 350 (цилиндр стола) |
от -30 до +40 |
623.4 |
xx |
