Описание

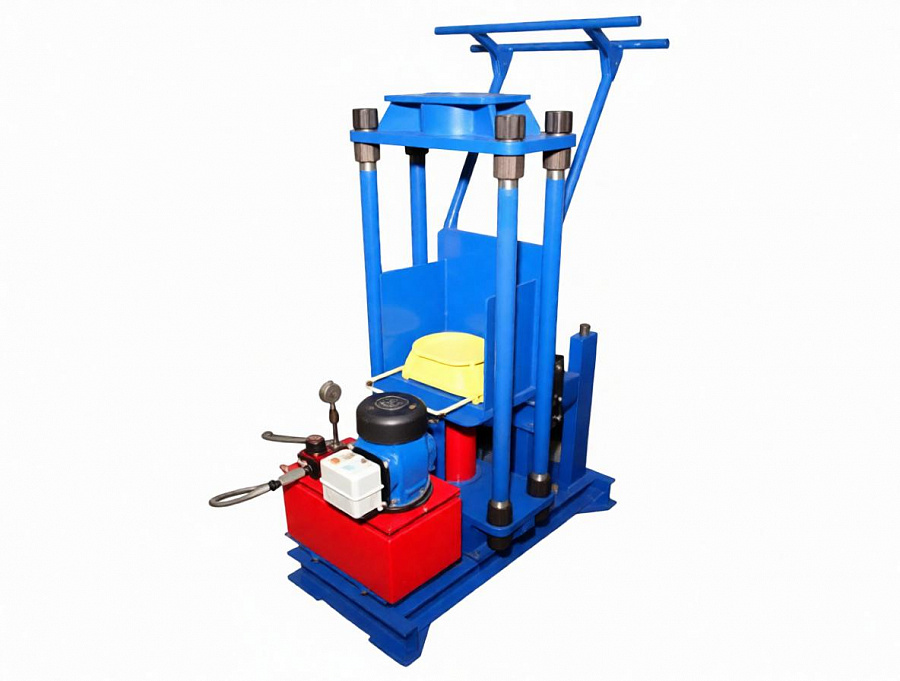

Установка УРПФА-1У, предназначена для сборки и разборки поглощающих пружинно-фрикционных аппаратов автосцепок грузовых вагонов: Ш-1-ТМ, Ш-2-Т, Ш-2В-90, ПМК-110А для последующего осмотра и ремонта.
Состав установки
- рама,
- поворотный приемный стол,
- тумба пресса с установленным на ней гидроцилиндром с пружинным возвратом,
- верхняя траверса, закрепленная на тумбе посредством откидных тяг,
- рукоятка траверсы с установленным на ней механизмом стопорения откидных тяг,
- насосная станция, установленная на раме;
- двухпозиционный гидрораспределитель с ручным управлением;
- регулировочный кран в линии “напор”.
Применение трехлинейного двухпозиционного гидрораспределителя оптимальной гидросхемы с ручным управлением и регулировочного крана в линии «напор» позволило исключить скачки давления при подаче-сбросе давления, надёжно и длительное время фиксировать поглощающий аппарат в сжатом состоянии при работах по его разборке-сборке.
Порядок работы
- Разместить установку на горизонтальной поверхности.
- Развести элементы конструкции как показано на рисунке «установка в исходном положении».
- Включить привод маслостанции, рычаг гидрораспределителя должен находиться в положении «слив», регулировочный кран должен быть открыт.
- Установить поглощающий аппарат на спинку поворотного стола в горизонтальном положении, закрепить на бортах стола страховочные цепи и повернуть столик с аппаратом в зону загрузки, оперев головку стяжного болта аппарата на сменный упор гидроцилиндра пресса.
- Установить на клинья аппарата специальную оправку и повернуть рычаг гидрораспределителя в положение «напор», обеспечивающее выдвижение гидроцилиндра пресса, сжать поглощающий аппарат до освобождения гайки стяжного болта.
- Закрыть регулировочный кран, переключить гидрораспределитель в положение «слив».
- Произвести откручивание гайки имеющимся у потребителя инструментом, или установить проставки под гайку для зарядки аппарата.
- При положении гидрораспределителя в позиции «слив» плавно открыть регулировочный кран.
- По окончанию опускания аппарата выключить двигатель насоса.
- Демонтаж поглощающего аппарата:
- отжать чулки стопоров откидных тяг и повернуть их в исходное положение;
- повернуть столик с поглощающим аппаратом в исходное положение;
- снять страховочные цепи и убрать разобранный аппарат.
|
Модель
|
Ном. усилие гидроцилиндра пресса, тс
|
Ход штока гидроцилиндра пресса, мм
|
Ном. давление, МПа
|
Вес, кг
|
Габариты (ДxШxВ), мм
|
|
УРПФА-1У1
|
35
|
150
|
65
|
473
|
993x862x1677
|
