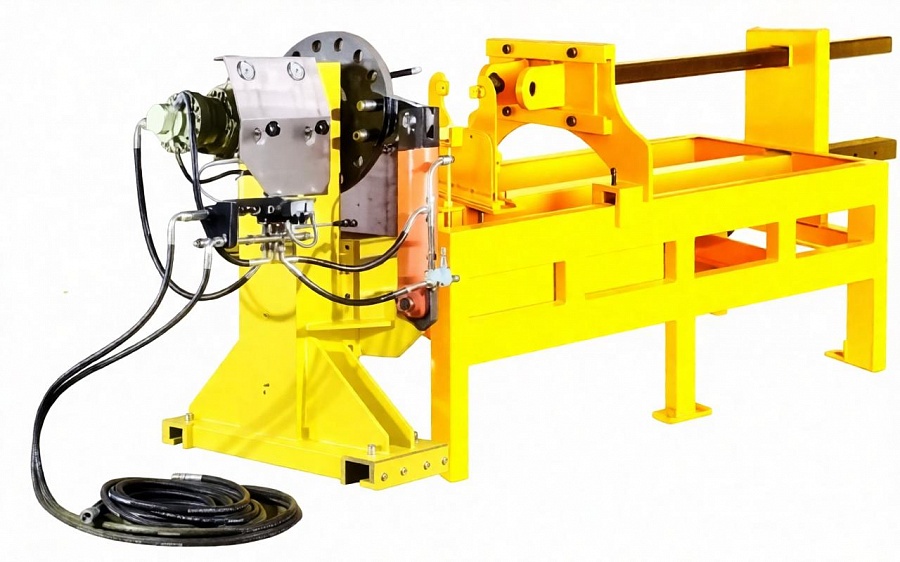

Стенд для сборки разборки гидроцилиндров серии СЕРВИС

Стенд предназначен для сборки и разборки гидроцилиндров мобильных машин, технологического оборудования и приёмо-сдаточных испытаний гидроцилиндров по ГОСТ 18464-96 после ремонта.

Стенд имеет секционную конструкцию, что облегчает его транспортировку и монтаж.

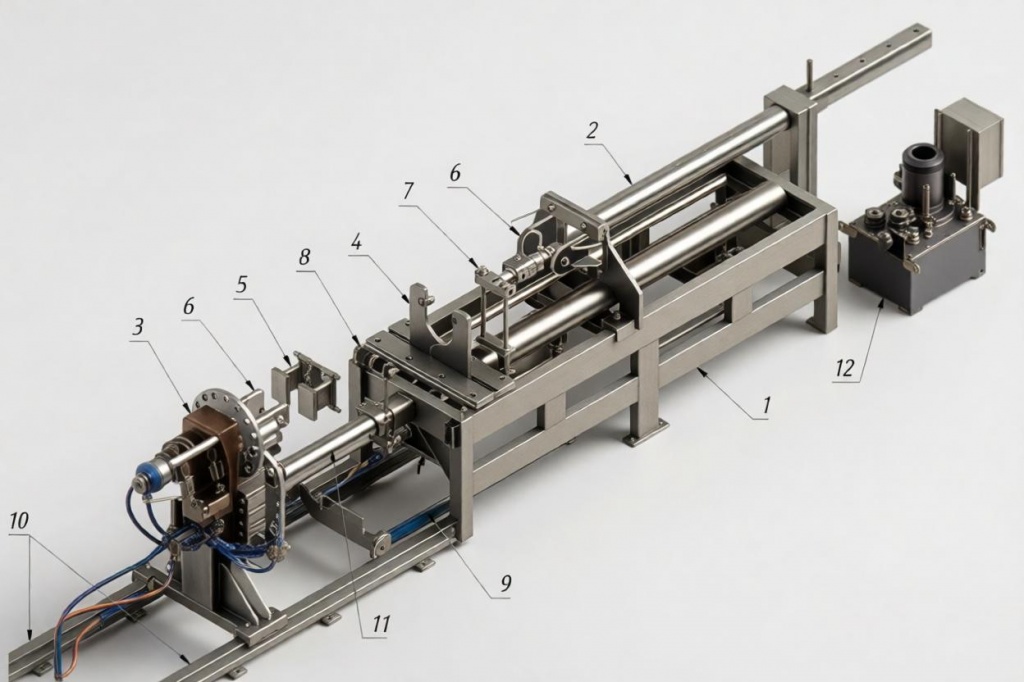

Принцип работы стенда для ремонта гидроцилиндров серии СЕРВИС

   Устройство поворотное

При силовом откручивании (закручивании) гидроцилиндр через рычаг и стопорный палец вращает поворотный диск. Максимальный угол поворота за один ход гидроцилиндра 60 градусов. Для дальнейшего поворота производится переустановка рычага с помощью стопорного пальца. При быстром откручивании (закручивании) мотор-редуктор, через цепь, вращает поворотный диск. Поворотный диск передаёт вращающий момент на плиту. Прижимные планки с помощью винтов позволяют закрепить на плите фиксатор ремонтного гидроцилиндра или устройство откручивания гайки поршня. Устройство перемещается по направляющим на антифрикционных накладках. Стопорение устройства осуществляется винтами.

При силовом вращении поворотного диска гидроцилиндром, рычаг должен быть зафиксирован стопорным пальцем. Звёздочка должна быть освобождена от редуктора электродвигателя. Освободить звёздочку от редуктора можно, путём проворачивания стопорной планки и изъятием стопорных пальцев из отверстий звёздочки.

При быстром вращении поворотного диска редуктором с электродвигателем через звёздочку, стопорные пальцы должны быть установлены в отверстия звёздочки и зафиксированы стопорной планкой, а стопорный палец должен быть убран.

Фиксатор ремонтного ГЦ

Фиксаторы ремонтного гидроцилиндра устанавливаются на поворотное устройство и на каретку подвижную. Проушины ремонтного гидроцилиндра закрепляются на сдвижных конусах. Шпилькой производится регулировка диаметра под размер проушины. Гайки обеспечивают необходимую затяжку соединения.

Каретка подвижная

Каретка подвижная перемещается по раме стенда на антифрикционных накладках. На самой каретке с помощью прижимных планок и винтов закрепляется фиксатор ремонтного гидроцилиндра. Стопорение каретки в рабочем положении осуществляется пальцем фиксирующим, который опускается в одно из отверстий на раме. Для дополнительной жёсткости закручиваются винты.

Устройство откручивания втулки

Устройство откручивания втулки перемещается по раме стенда на антифрикционных накладках. Стопорение устройства в рабочем положении осуществляется винтами. Ползуны раздвигаются на размер втулки ремонтного гидроцилиндра. Стопорение ползунов в рабочем положении производится винтами. Пальцы сменные имеют три типоразмера и могут устанавливаться относительно втулки в осевом и радиальном направлениях.

Устройство откручивания гайки поршня

Устройство откручивания гайки поршня устанавливается на поворотном устройстве. Гайкодержатели сменные состоят из двух комплектов (по две единицы в комплекте). Нужный комплект выбирается исходя из размеров гайки поршня. Шпильки с помощью гаек обеспечивают необходимую затяжку соединения.

875b45b460c5c09da75d8242d8f658ad.jpg  ad3205543a70d5558841b599ea33a5af.jpg

На стенде выполняются следующие операции:

1.         Срыв и откручивание буксы  РГЦ  с помощью:

2.         Разделение штока и гильзы с помощью самоходной опоры и отведение штока РГЦ по стенду до зазора в 100мм (при разборке РГЦ).

3.         Срыв  и откручивание гайки крепления поршня при помощи гайковерта и опоры со сменным инструментом для ее фиксации.

4.         Закручивание  гайки крепления поршня с требуемым моментом затяжки.

5.         Введение штока в гильзу при сборке РГЦ после ремонта при помощи самоходной опоры.

6. Испытание гидроцилиндра

Параметры

ССГ-3Г2500И

ССГ-6Г3500И

ССГ-9И6000И

Диапазон наружных диаметров гильзы ГЦ с откручиваемой буксой, мм

100-350

100-450

100-600

Минимальная габаритная длина (шток втянут), мм

1000

2000

3000

Максимальная габаритная длина (шток выдвинут), мм

3000

6000

9000

Номинальное толкающее усилие, тс

8

10

12


Номинальное тянущее усилие, тс


8


10


12


Максимальный вращающий момент, развиваемый гайковертом, Нм


25 000


35 000


60 000

Крутящий момент гидромотора, Нм

600

1 500

4000


Габаритные размеры стенда, мм, ДхШхВ


5100х1050х1550


8100х1050х1550


11100х1050х1550

Масса, кг

1500

1700

2200
