Станция насосная с электроприводом 4TEV8\0,8PECM предназначена для нагнетания гидравлической жидкости под давлением в рабочие полости силового модуля гайковертов гидравлических.
Станция насосная 4TEV8\0,8PECM выполнена в климатическом исполнении УХЛ категорий размещения 2,3 ГОСТ15150. Температура окружающей среды от минус 30ºС до плюс 40ºС. Температура гидравлической жидкости должна быть в интервале от минус 10 ºС до плюс 60 ºС.
Рабочая жидкость: масла ВМГЗ ТУ 38 101479-86, МГЕ-10А ОСТ 38.01281-82.
Рабочее положение- горизонтальное. Допускается наклон до 5º в любую сторону.
Сочетание функциональности и конкурентной цены.
Исполнение насоса 3-х- ступенчатое с автоматическим переключением ступеней.
Варианты исполнения: для привода одновременно работающих двух, или четырех гидравлических гайковертов.
Распределители с электромагнитным управлением.
Безуглеродные щетки электродвигателя обладают высокой стойкостью к износу.
Бак и защитная рама изготовлены из алюминиевого сплава.
Маслоохладитель вентиляторного типа с датчиком температуры масла обеспечивает непрерывную работу насосной станции в течение 24 часов.
Указатель уровня масла.
Малые вес и габариты насосной станции.
Управляющие компоненты электрошкафа реализованы на печатной плате и вместе с гидроаппаратурой обеспечивают:
Для создания давления рабочей жидкости используется 3-х-ступенчатый радиально-поршневой насос с автоматическим переключением ступеней.
Все клапаны картриджного типа.

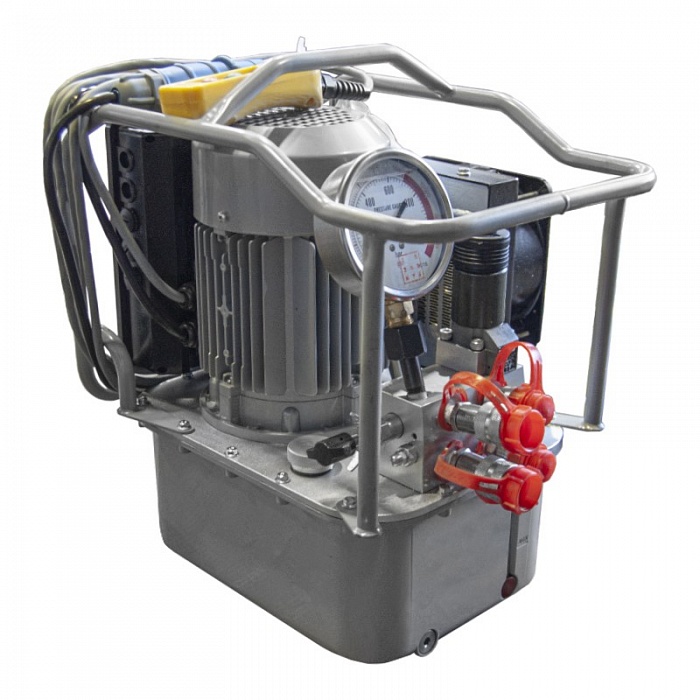

Масляный бак, 1; перепускной (предохранительный) клапан, 2; виброустойчивый, заполненный глицерином, аналоговый манометр,3; защитная рама, 4; электродвигатель, 5; маслоохладитель (вентилятор с датчиком температуры масла), 6; указатель уровня масла,7; сливное отверстие,8; электрошкаф, 9; крышка маслобака, 10; гидрораспределители, 11; полумуфты быстроразъемных соединений («ниппель» и «розетка»), 12; блок клапанов, 13; заливочное отверстие с пробкой «сапун», 14.
Управление насосной станцией, после подготовки к работе в соответствии с Руководством по эксплуатации, осуществляется с выносного проводного пульта ДУ двумя кнопками: ON/OFF и «Контроль».
|
Модель |
Количество потоков |
Номинальное давление, МПа |
Номинальная подача, л/мин |
Объём бака, л |
Потребляемая мощность, кВт |
Напряжение |
Габариты, мм |
Масса, кг |
||||
|
1 ступень |
2 ступень |
3 ступень |
1 ступень |
2 ступень |
3 ступень |
|||||||
|
4TEV8\0,8PECM |
4 |
6 |
32 |
70 |
8 |
1,6 |
0,8 |
7,6 |
1,1 |
220В |
400х310х440 |
26 |
